work-logs-2023-risen
¶2023工作日志
¶Jul.
¶Week 1
¶07 18 Tues.
¶手动焊接电路
1、先涂助焊剂
2、手动焊接注意事项
- 烙铁温度要求
- 串返焊接温度 350±10°C
- 叠层烙铁温度 350±10°C
- 叠返焊接温度 350±10°C
- 安装接线盒焊接温度 380±10°C
- 伏曦组件
- 焊带与焊带之间不超过 240°C
- 焊带与汇流条之间不超过 350°C
- 备注
- 高温海绵更换频次/三天一次
- 叠层模板一天一清理
- 烙铁超过 10min 不使用或关闭电
- 烙铁后需在烙铁头部上锡保护
¶EL测试
EL=Electroluminescent，也就是电致发光，用于检测电池片（硅片）与组件的内部缺陷。
EL测试，俗称隐裂测试，是通过加在两电极的电压（50-60 V电压和 1-1.5 倍
¶07 19 Wed.
¶新组件方案
通过先涂上胶水固定低温焊线，使得能够在层压的过程中，利用层压的温度实现焊接
¶叠层
双玻：玻璃–胶膜–电池片–胶膜–玻璃
¶层压
¶07 20 Thurs.
抬板子
新材料胶膜（橙色）测试，胶膜静置一会，会收缩
¶07 21 Fri.
¶Week 2
¶07 24 Mon.
¶热斑测试
测试环境：
| 参数名称 | 数值 |
|---|---|
| 环境温度 | 25℃ |
| 模拟光照 | 1000
|
选取三片电流（温度）最高的，其中至少一片需在四周边框上，和一片电流（温度）最低的；
对以上四片，分别用 100%，90%，80%，…，10% 遮挡，每 5 分钟测一次温度并记录；
再在一小时内，每 10 分钟测试一次温度，若连续 3 次测量的温度变化在 1℃ 内，则稳定，否则继续晒 4 小时。
¶07 25 Tues.
¶07 26 Wed.
电流过载测试（非标准描述）
接线端受力测试（非标准描述）
湿漏电测试（非标准描述）
¶Week 3
¶07 31 Mon.
抬板
¶Aug.
¶Week 1
¶08 04 Fri.
¶层压温度探究试验
¶培训：光伏组件产品认证简述
¶Week 2
¶08 07 Mon.
周会
南门测试组件安装
¶08 09 Wed.
拆组件边框，观察气泡成因
¶08 10 Thurs.
上午：组件切割，打磨查看
下午：测胶水材料（进行一半），移动便携el测试
晚上（加班）：夜间移动el测试
大组件分成两次拍，小组件一次拍
注意事项：
1、设备提示环境太暗，没关系；
2、相机成像面应尽可能平行组件平面，及光轴尽可能垂直组件屏幕；
3、应连接 lailx 的设备上的 WiFi；
4、曝光时间 6s；
5、iso100，200，320，看情况；
6、电源应该 60v，先点输出恢复，再点菜单重置调到 60v，然后再点输出。
¶08 11 Fri.
上午：切割UV后的玻璃，打磨后用显微镜观察气泡产生的位置。结果：气泡产生于胶膜中间。
下午：胶膜验证，1、中间两块胶膜（溢出玻璃）x2；2、中间一块胶膜（溢出玻璃）x2；3、中间两块胶膜（未溢出玻璃，周围使用丁基胶围住）；4、中间一块胶膜（未溢出玻璃，周围使用丁基胶围住）。结果：
¶Week 3
¶08 14 Mon.
上午：同Shao由一期调胶膜焊带至二期，下午及晚上于二期裁胶膜
¶08 15 Tues.
上午：从二期运回胶膜焊带到一期。流程：日升简道云–物资出厂申请（宁波基地）–拍照：1、车牌；2、出厂物资于车上照片。
下午：观察小牛和光远两台机子点胶的距离（焊机与电池片）。先用金相冷镶嵌料做固化切片后，进行观察。

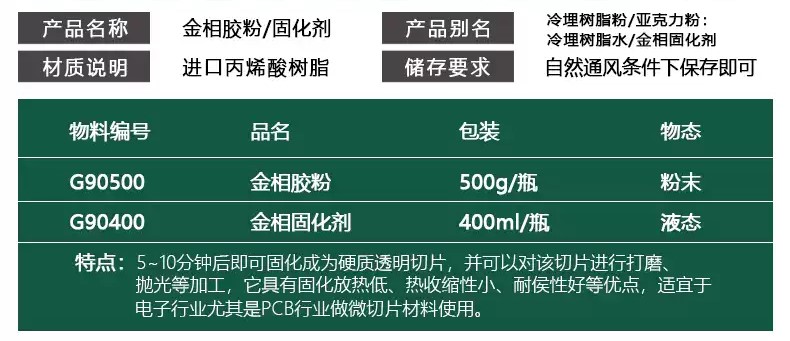

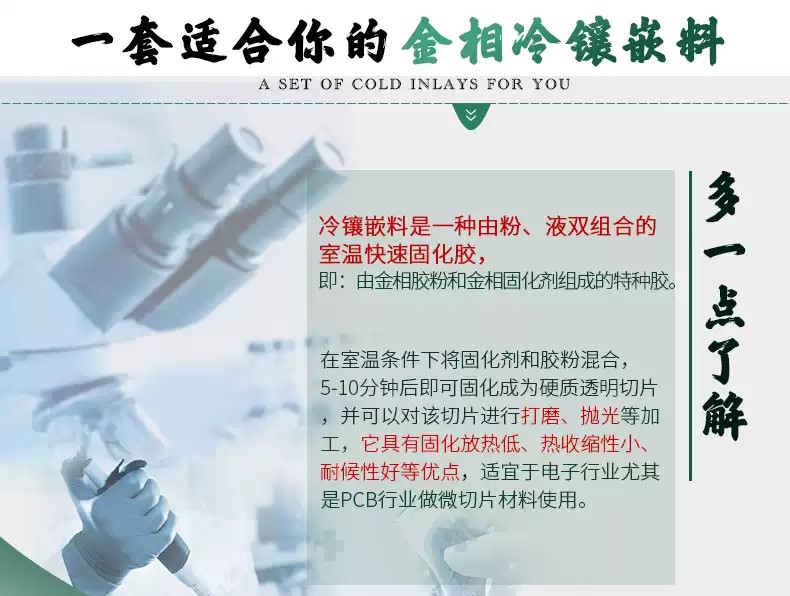

金相冷镶嵌料是一种由粉、液双组合的室温快速固化胶，即：由金相胶粉和金相固化剂组成的特种胶。
在室温条件下将固化剂和胶粉混合5~10 分钟后即可固化成为硬质透明切片，并可以对该切片进行打、抛光等加工，它具有固化放热低、热收缩性小、耐候性好等优点，适宜于电子行业尤其是 PCB 行业做微切片材料使用。
¶08 16 Wed.
上午：从二期调组件。
流程：1、找到组件；2、NC系统出库单；3、填写领料单；4、填写出厂单（事先通知审批领导大约几点要审批）
1、NC系统出库单示例；
NC账号r-02607
2、领料单示例；
3、出厂流程：
简道云——宁波基地出厂（从二期出厂，一期则为宁海基地）
示例1 示例2
下午：
1、挑选组件（层压温度探究试验用，进行IEC测试）；
2、组件打包。打包工具使用方式
（个人使用：若网站失效，查看：下载的网页——手动塑钢带拉紧器，打包操作方法 - 知乎.mhtml）
¶08 17 Thurs.
上午：清洗组件
下午：
1、去二期帮忙要层压件；
2、胶水拉力测试：电池片对折，撕下焊带用指甲钳剪下约 5cm 后去测试，25 个胶水点（有多少设置多少）。要求 0.1N 以上，一般胶水平均在 0.2N 以上，甚至 0.3N 以上。
¶08 18 Fri.
下午：测试4种胶水打串
¶08 20 Sun.
上午：测试四种胶水拉力。
A3-8-1、A3-8-2、A3-7-1、A3-7-2。
¶Week 4
¶08 21 Mon.
上午：周会
下午：去二期调未装框组件，材料组用于测试边框胶水
¶08 22 Tues.
上午：收南门电站21块组件
下午：停电"坐牢"
¶08 23 Wed.
上午：胶水透明度测试。
借助离型膜和 0.3mm 焊带制作 0.3mm 厚UV胶固化胶薄片；
要求0.3mm 厚 UV 胶固化胶薄片透光率 ≥85%；
记录了 385nm~1200nm 的均值。
下午：二期看了光远等设备
光远目前网板：0.4mm*1.5mm
¶08 24 Thurs.
上午：拿层样件，制作280~285g重边框胶，的组件
下午：拿了厂商送的PVB样品，准备做测试
PVB送样小样测试安排
参数 释义 参数1 pvb1是常规胶膜，pvb2、3是厂商送样胶膜，分别对应20230822-2和20230822-3软； 参数2 测试环境； 参数3 层压参数； 参数4 前三个参数确定下的第几块。 常规层压条件：常规PVB层压条件：145℃、800s
常规层压条件 20230822-2 20230822-3（软） 常规 UV箱 2块 2块 2块 烘箱 2块 2块 2块 +5℃、+时间（148℃，时间800s->1000s）
+5℃、+时间 20230822-2 20230822-3（软） 常规 UV箱 2块 2块 2块 烘箱 2块 2块 2块
¶08 25 Fri.
上午：裁剪胶膜，制作用于层压的小样
下午：层压常规条件的小样、研发项目管理会、中试线建议会
¶08 26 Sat.
层压+5℃、+时间的小样。
¶Week 5
¶08 28 Mon.
制作一体膜小样
常规层压条件：常规PVB层压条件：145℃、800s
常规层压条件 一体膜 一体膜（撕开） UV箱 2块 2块 烘箱 2块 2块
¶08 29 Tues.
上午：
1、送15（11块08 24 Thurs. + 4块08 28 Mon.）件小样至组件UV箱；
2、烘箱移位置，至实验室后面；
下午：
稍微锻炼身体——帮抬组件
¶08 30 Wed.
上午：整理之前的烘烤结果
下午：专利参评答辩
¶08 31 Thurs.
1、制作待层压小样
层压参数
温度↑：150℃
时间↑：1000s
抽真空↑：480s
2、培训：行业标准申请流程
临时有事未听，见PPT，于"Risen\培训相关文档\行业标准申请流程"文件夹内
¶Sept.
¶Week 1
¶09 01 Fri.
测胶水拉力、
测胶高、胶面积等
¶Week 2
¶09 04 Mon.
周会
制作待小样：常规层压条件，但是上腔150℃，下腔160℃。
¶09 05 Tues.
感冒头晕
层压小样
常规层压条件，但是上腔150℃，下腔160℃。
测试胶水
新材料胶水
测试粘度，触变系数
拿德斯泰送样
¶09 06 Wed.
9:30 送组件至组件 UV 箱，昨天放入的至当时已累计 UV3
10:00 放置烘箱一些烘烤组件
拿德邦 7-5 胶水（23 年 2 月份后都是 7-5），准备寄出
补 NC 出库单
¶09 07 Thurs.
上午，打串，准备测试银久洲 3366-3 胶水
下午，测试胶水拉力，胶高
¶09 08 Fri.
测胶膜电视片粘接力
打电池串各环节观察估计
测试德邦7-5拉力，发现背面拉力偏小不合格，待后续测试德朗聚
¶Week 3
¶09 11 Mon.
上午周会
下午待测胶水失败，竟然要和他们经理讲
¶09 12 Tues.
上午南门电站收组件
下午测试凯博新材料胶水拉力，正面拉力不合格，背面拉力合格。
氧阻聚
UV胶在紫外光照射固化后，会出现表面发粘的现象，即：氧阻聚现象。出现这种现象的主要原因是自由基聚合产生的。UV胶光固化过程通常是在空气中进行的，空气中的氧气会逐渐扩散到涂膜中，然后会与自由基聚合反应竞争消耗自由基，这会使胶水固化时间变长，涂层的底层已经固化而表层基本不固化，这就会导致胶水表面发黏。
氧阻聚现象的危害：导致涂层表层出现大量羟基、羰基、过氧基等氧化性结构，影响涂层的长期稳定性，甚至会影响固化后漆膜的硬度、光泽度和抗划伤性等性能。
¶09 13 Wed.
南滨基地测试胶水
¶09 14 Thurs.
南滨基地测试胶水
上午走流程？？？？？
下午领材料？？？？？
4点才开测，测到8点
¶09 15 Fri.
上午测试胶点面积，整理前两天测试数据
测试凯博新材料胶水
¶Week 4
¶09 18 Mon.
上午周会
下午小样制作
常规层压：TT103、TT106、PVB3-2、PVB3-1
上150℃、下160℃：TT103、TT106、PVB4
¶09 19 Tues.
产前会通知
¶09 20 Wed.
试产流程签字
准备 ECCB 报告 PPT
¶09 21 Thurs.
¶09 22 Fri.
¶09 24 Sun.
打串，用于善仁DH2000
¶Week 5
¶09 25 Mon.
周会
¶09 26 Tues.
层压pvb3-2，-4组件
¶09 27 Wed.
pvb3-2，-4组件 组件装框
¶09 28 Thurs.
送pvb3-2，-4组件 进实验室UV箱，
整理新材料胶水3321测试结果，
测试胶水优邦
¶Oct.
¶Week 1
¶10 07 ~ 10 11
基地胶水大试
Fuck You!
¶Week 2
¶10 16 Mon.
1、周会
2、PVB
1）验证有无焊带存在的影响，下155℃上150℃；
2）验证有无UV胶的影响，PERC，下155℃上150℃；
3）验证验证延长抽真空时间，抽去PVB挥发物质
¶10 17 Tues.
1、帮去基地测试金属成分
2、去基地签字，待试调整后的胶水
3、领小玻璃
物料编码：030100000162
镀膜钢化玻璃研发
340*200*2.0mm
4、邮件调东西：物流派车需求
¶New
New
