中望 CAD wipeout：实现遮罩效果

发表于 更新于 阅读次数： Waline： 阅读时长 ≈ 1 分钟

前言

通常 CAD 中的各图案无相互遮挡效果，但有时为了更好的呈现实际效果，需要图形之间的相互遮挡效果。

wipeout 命令的使用

CAD的遮罩功能怎么用

怎么用CAD实现图形遮挡效果

如图所示，一排线段与一个近矩形多段线。

image-20260407161441483

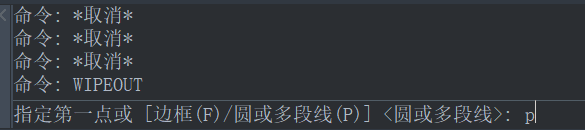

现需要使得矩形有遮挡线段的效果，可使用 wipeout 功能，在命令窗口输入wipeout后，在输入p，选择矩形的多段线

image-20260407161937216

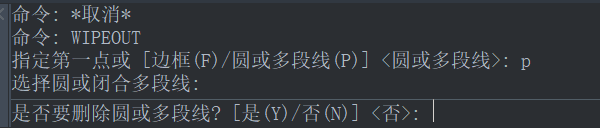

再根据需求，是否保留原有的多段线

image-20260407162044900

最终获得有遮罩效果的图形

image-20260407162118545
